Kontroler ACIM serii SDJ (3KW)
Opis produktu sterownika silnika serii SDJ (3KW).
Sterownik AC serii SDJ to sterownik opracowany dla pojazdów elektrycznych AC pracujących w niskim napięciu.Jako sprzęt napędowy o wysokiej niezawodności i silniku asynchronicznym o dużym momencie obrotowym, zaprojektowany z metodą sterowania wektorowego w czterech kwadrantach, może precyzyjnie kontrolować prędkość i moment obrotowy silnika.Jest szeroko stosowany w czysto elektrycznym samochodzie osobowym, powolnym samochodzie osobowym klasy A00, elektrycznym pojeździe wycieczkowym, elektrycznym pojeździe zamiatarki, elektrycznym pojeździe logistycznym itp.
Kontroler AC serii SDJ wykorzystuje cyfrowe sterowanie napędem z procesorem DSP jako rdzeniem, a poziom ochrony osiąga IP67.Sterownik przyjmuje jako urządzenie napędowe silnik asynchroniczny o wysokiej niezawodności i wysokim momencie obrotowym, który charakteryzuje się niewielkimi rozmiarami, lekkością, wysoką niezawodnością i szybką reakcją.Z funkcją sprzężenia zwrotnego energii w celu zwiększenia przebiegu;oraz wiele projektów zabezpieczeń, takich jak ograniczony prąd, nadmierne natężenie prądu, nadmierna temperatura, zablokowany wirnik, zwarcie itp.
Cechy
●Kontroler wykorzystuje niemiecki DSP, międzynarodowy główny napęd cyfrowy jako rdzeń układu sterującego, który pomaga zbudować dobrą platformę dla algorytmu sterowania silnikiem.
●Dzięki zastosowaniu lampy MOSFET dużej mocy w urządzeniu zasilającym może on realizować wydajną konwersję energii.
●Wielokrotna ochrona bezpieczeństwa interfejsu CAN i zarządzanie certyfikatami bezpieczeństwa baterii litowej BMS.
●Wspomaga ochronę przed zwarciem (faza – masa, faza – faza, faza – źródło), przeciążeniem, nadmierną temperaturą, ochroną przed przepięciem.
●Niezawodna i elastyczna technologia hamulców regeneracyjnych może poprawić przebieg jazdy, aby spełnić potrzeby klienta, nawet podczas jazdy z małą prędkością.
●Korzystanie z technologii mikroruchów oraz technologii powolnego zjazdu i utrzymywania wzniesień w przypadku stromych zboczy, mocniejsza zdolność wspinania się, stabilne trzymanie się wzniesień, silniejszy rozruch.
●Zastosuj doskonały algorytm optymalizacji i częstotliwość od 0 do 300 HZ, aby zmniejszyć amplitudę hałasu i wibracji.
●Doskonała funkcja ochrony przed awariami, brzęczyk przypomina o wszelkiego rodzaju usterkach, jest to wygodna konserwacja.
●Wykorzystuje technologię magistrali CAN w celu ograniczenia liczby podłączonych przewodów, parametr można regulować i programować online.
●Przyjmuje kompatybilną konstrukcję, aby zmniejszyć objętość i zmniejszyć wagę.Funkcja samouczenia się, upraszcza kroki instalacji i debugowania.
Dla firm samochodowych: łatwy załadunek, bezproblemowa obsługa posprzedażna
●Silna zdolność adaptacji i funkcja samouczenia się
●Znane urządzenia fabryczne, niezawodna jakość
●Funkcja alarmu o usterce z samoczynnym wykrywaniem
Dla użytkowników: mocne doświadczenie, pobłażliwy galop
●Napęd jest płynny, start mocny, a przyspieszenie mocne
●Duży moment obrotowy, duża zdolność wspinaczkowa, antypoślizgowość na zboczu
●Sprzężenie zwrotne energii, zwiększ zasięg przelotowy, zwiększ żywotność baterii
Produkt: profesjonalny projekt, rozważenie
●Stabilna wydajność
●Idealny projekt bezpieczeństwa i ochrony
Specyfikacja
| Model kontrolera | SDJ-7,5KW | |||
| Elektryczny | Wejście (DC/V) | 72 V | 96 V | 144 V |
| Maksymalny prąd wyjściowy (AC/A) | 400A | 320A | 250A | |
| Znamionowy prąd wyjściowy (AC/A) | 115A | 78A | 52A | |
| Maksymalna moc wyjściowa (KW) | 30 | 30 | 30 | |
| Maksymalna częstotliwość wyjściowa (Hz) | 300 | 300 | 300 | |
| Zakres temperatur środowiska pracy (℃) | -30°C--+55°C | |||
| Zakres temperatur środowiska przechowywania (℃) | -40°C ---+70°C | |||
| Klasa IP | IP67 | |||
| Izolowane wykonanie | 72V/96V Wejście i wyjście do obudowy DC1000V, prąd upływowy 0,05mA, rezystancja izolacji 20MΩ | |||
| 144 V Wejście i wyjście na obudowę DC2100 V, prąd upływowy 2,1 mA, rezystancja izolacji 1 MΩ | ||||
| Wydajność kontrolera | 0,98 | |||
| Metoda chłodzenia | Naturalne chłodzenie/chłodzenie powietrzem | |||
| Metoda kontroli | Sterowanie wektorem | |||
| Typ silnika | Silnik asynchroniczny | |||
| Norma wibracji | GB/T2423 | |||
| Metoda komunikacji | MÓC | |||
| Waga (kg) | 4 kg | |||

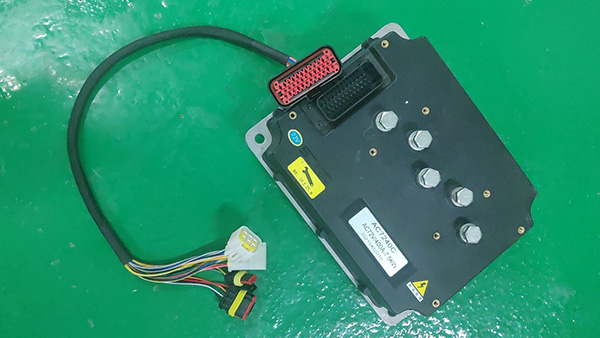

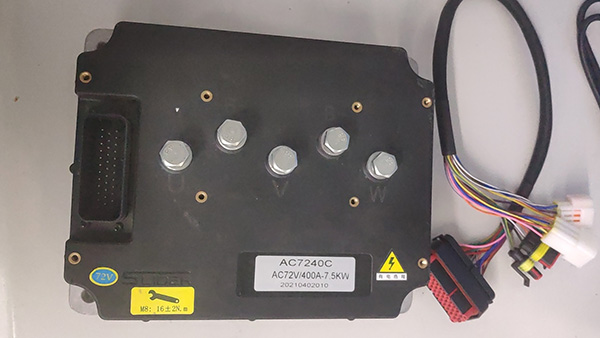

Zdjęcie produktu

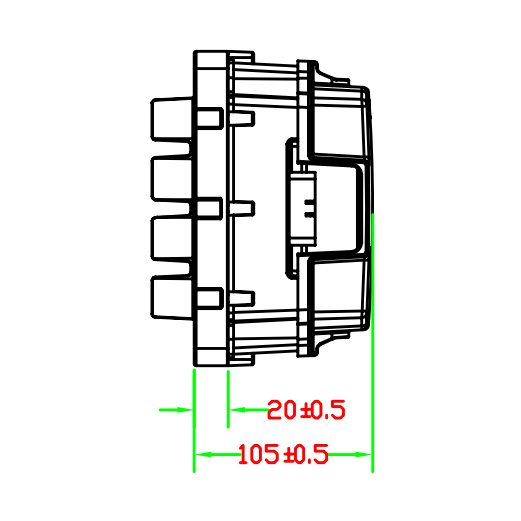

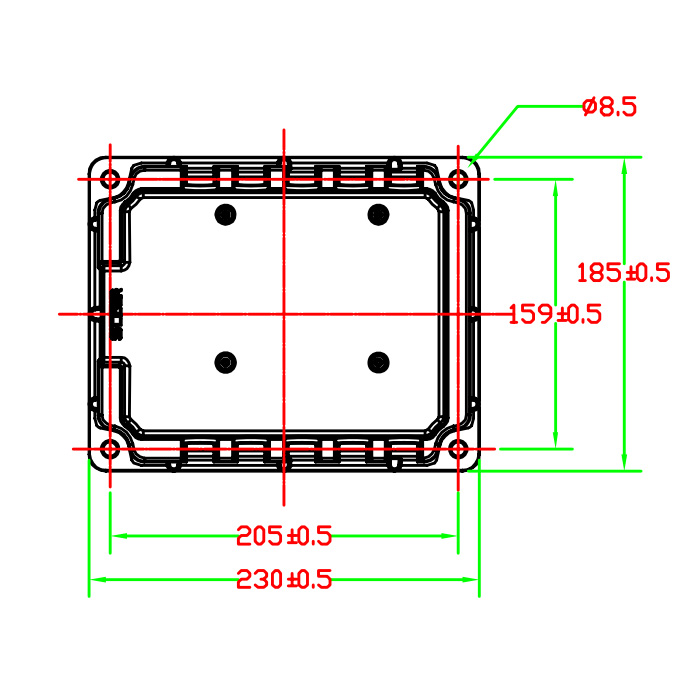

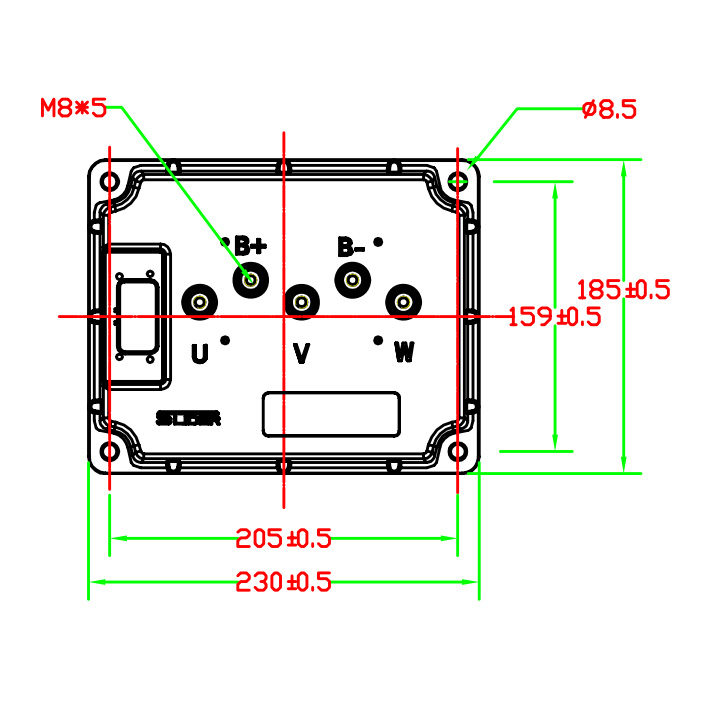

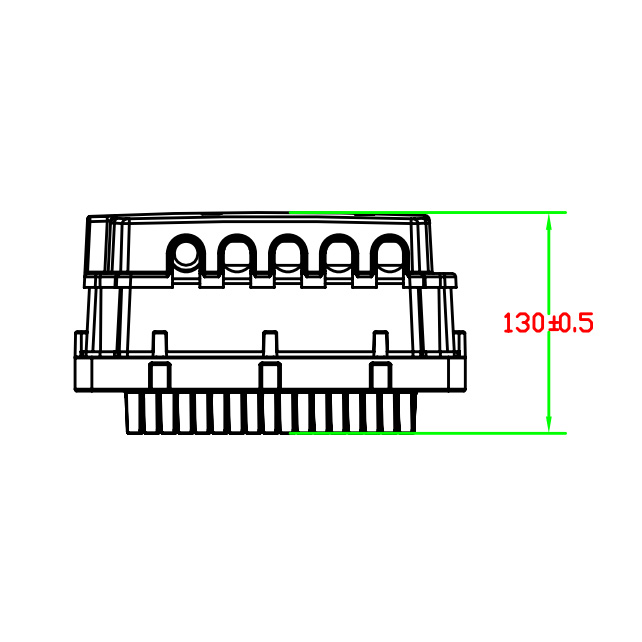

Rysunki wymiarowe
